Hochdruck-Wärme-Wärme-Wärme-Wärme-Wärme-Wärme-Wärme-Wärme
Product Details
| Material: | Edelstahl, Kohlenstoffstahl, Legierungsstahl | Druckbereich: | Bis 5000 P/in |
|---|---|---|---|
| Farbe: | Individualisiert | Form: | U-Biegung, gerade, Spule, Schlangenrohr |
| Anwendung: | Kessel und Wärmetauscher, Energie, Petrochemie, Kernenergie | Überdosis: | 1.5 bis 1500 mm |
| Hervorheben |
ASME-zertifizierte Ökonomizer-Spule,Rohr aus Serpentin für industrielle Kessel,Spirale für Hochdruck-Ökonomizer |
||
Product Description

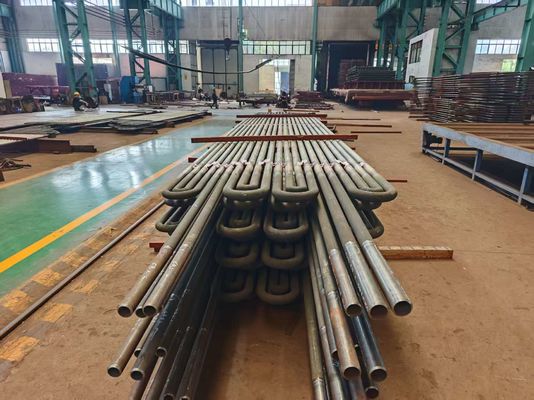

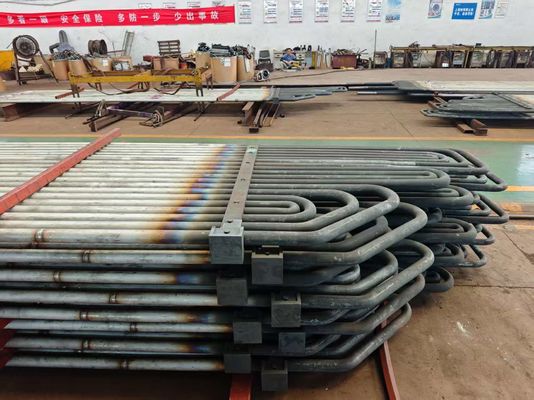

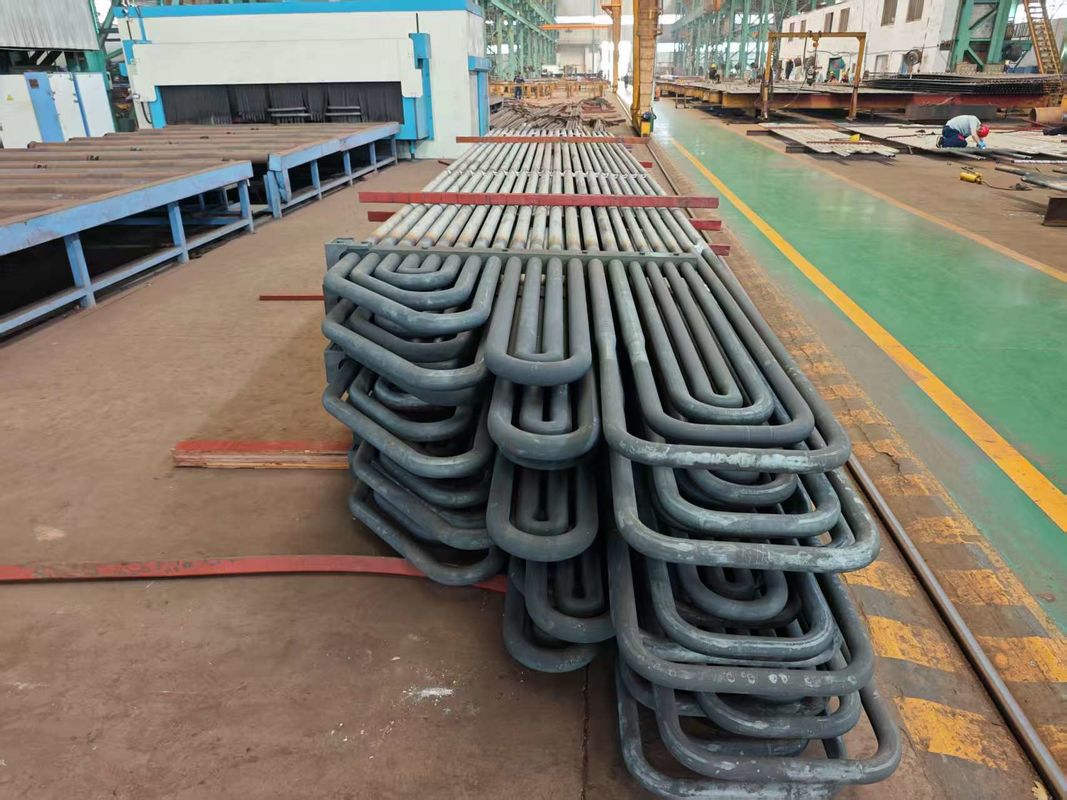

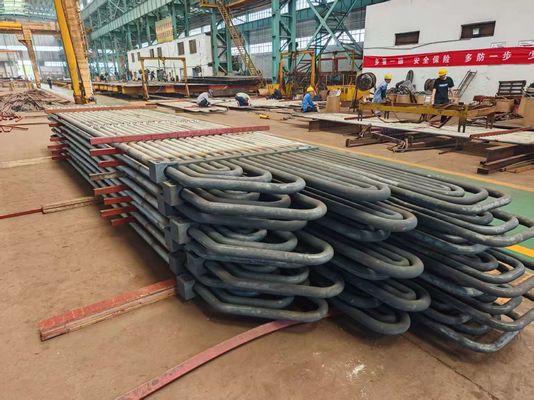

Hochdruck ASME-zertifizierte Economizer-Spirale Serpentinenrohr für Industriekessel
Welche Probleme können in Serpentinenrohren auftreten?
Schwingungen durch Strömung, Erosionskorrosion und Rissbildung durch thermische Belastung.
Produkteinführung
Hua Dong Energy Technologybeschäftigt sich seit über 35 Jahren mit nahtlosen und geschweißten Rohren und Rohren aus austenitischem Edelstahl, Nickellegierungsstahl (Hastelloy, Monel, Inconel, Incoloy), verkauft jedes Jahr über 50000 Tonnen Stahlrohre und -rohre. Unsere Kunden decken bereits über 45 Länder ab, wie z. B. Italien, Großbritannien, Deutschland, USA, Kanada, Chile, Kolumbien, Saudi-Arabien, Russland, Korea, Singapur, Australien, Polen, Frankreich, .... Und unsere Konzernzweiggesellschaft und Fabrik wurden bereits von folgenden Stellen zugelassen:ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.
U-Bogen-Rohrwerden häufig in Wärmetauschersystemen verwendet. Wärmetauscheranlagen auf der Grundlage von
Nahtlosen Edelstahl-U-Rohren und geschweißten Edelstahl-U-Bogen-Rohren sind in strategisch wichtigen und kritischen Bereichen unerlässlich --- Kessel, Wärmetauscher, Nuklear- und Petrochemie-Maschinenbau.
Hua Dong Energy Technology begann 1985 mit der Herstellung von Serpentinenrohren und liefert bis heute bereits über
300.000 Tonnen Stahl-Serpentinenrohr in über 30 Länder.
Stahlsorte:
| Ferrit | Austenit | Duplex | Super Duplex | Ni-Legierungen | Titan |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Rohre aus anderen Legierungen und Stahlsorten können nach Vereinbarung hergestellt werden.
Das U-Bogen-Rohr entspricht den folgenden Standards:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Technische Anforderungen:
Gerade Rohre Standard-Spezifikation für das Biegen:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269 usw.
Kennzeichnung:Vor dem Biegen durch eine Markiermaschine über die gesamte Rohrlänge (gebogener Abschnitt nach der Wärmebehandlung ohne Markierung)
Hinweis:
Die Markierung ist auch nach dem Biegen auf den geraden Teilen des U-Bogen-Rohrs möglich.U-Bogen-Rohre:
-TEMA RCB 2.31 Standard der Tubular Exchanger Manufacturers Association (9. Auflage).
-ASTM A688/ASME SA688 Standardspezifikation für geschweißte Rohre aus austenitischem korrosionsbeständigem
Stahl, der für Speisewasserkessel ausgelegt ist.
-ASTM B163/ASME SA163 Standard Technische Anforderungen für Rohre aus Nickel und Nickellegierung für
Kondensatoren und Wärmetauscher.
-Kundenspezifikationen.
Biegeradius:
Von 1,5*OD (Außendurchmesser) bis 1500 mmBei der Bestellung von Rohren mit einem Radius kleiner oder gleich 1,5*OD ist die Präzision der Geometrie zu vereinbaren.
Gerade Rohre Maximale Länge
: (Vor dem Biegen): 35000 mm.Schenkel-Länge:
Min. 1 Meter, max. 16500 mm (für max. R=1500 mm)Hinweis:
Andere Größen sind nach Vereinbarung erhältlich.Wärmebehandlung:
Spannungsarmglühen nach dem U-Biegen (Biegebereich plus 300 mm für jedes Bein).Hydrostatische Prüfung nach dem U-Biegen
: Maximaler Prüfdruck 600 bar, Einweichen 10 Sek. mitDematerialisiertes Wasser. Druckluftreinigung nach der Hydroprüfung.
Verpackung
: In stabilen, transportfähigen, vorbegasten Holzkisten mit entsprechenden Abmessungen fürjede Rohrlänge, Radius, Durchmesser, gemäß den Anforderungen der Bestellung sowie verpackt in Polyethylen
Folien mit weichen Kunststoffkappen an beiden Enden des Rohrs.
Zusatzprüfungen:
Abgesehen von den oben genannten Tests führen wir auch Zusatzprüfungen an den hergestellten Produkten durch. Die im Rahmen dieser Tests durchgeführten Tests umfassen:·
|
Flüssigkeits-PenetrationsprüfungDurchgeführt, um Ungleichmäßigkeiten im Untergrund mit einem digitalen Fehler-Markierungs-Testsystem zu erkennen Flüssigkeits-Penetrationsprüfung· Flüssigkeits-Penetrationsprüfung· |
Flüssigkeits-Penetrationsprüfung· Flüssigkeits-Penetrationsprüfung· Flüssigkeits-Penetrationsprüfung· |
Flüssigkeits-Penetrationsprüfung· Flüssigkeits-Penetrationsprüfung· Flüssigkeits-PenetrationsprüfungEinige der von uns durchgeführten Qualitätsprüfungen umfassen: |
Korrosionstest
| Wird nur durchgeführt, wenn dies vom Kunden ausdrücklich gewünscht wird | Chemische Analyse |
| Test gemäß den erforderlichen Qualitätsstandards durchgeführt | Zerstörende / mechanische Prüfung |
| Zug | Härte | Abflachen | Aufweiten | Flansch | Rückbiege- und Re-Flat-Tests |
| Durchgeführt in voller Übereinstimmung mit den einschlägigen Normen und ASTM A-450- und A-530-Normen, was eine störungsfreie Ausdehnung, Schweißung und Verwendung beim Kunden gewährleistet | Wirbelstromprüfung |
| Durchgeführt, um Ungleichmäßigkeiten im Untergrund mit einem digitalen Fehler-Markierungs-Testsystem zu erkennen | Hydrostatische Prüfung |
| 100 % hydrostatische Prüfung gemäß ASTM-A 450-Normen zur Überprüfung auf Rohrlage, und der größte Druck, den wir unterstützen können, beträgt 20 MPa/7 s. | Luftdruckprüfung |
| Um Anzeichen von Luftleckagen zu überprüfen | Sichtprüfung |
| Nach der Passivierung wird jedes einzelne Rohrstück einer gründlichen Sichtprüfung durch geschultes Personal unterzogen, um Oberflächenfehler und andere Unvollkommenheiten zu erkennen |
