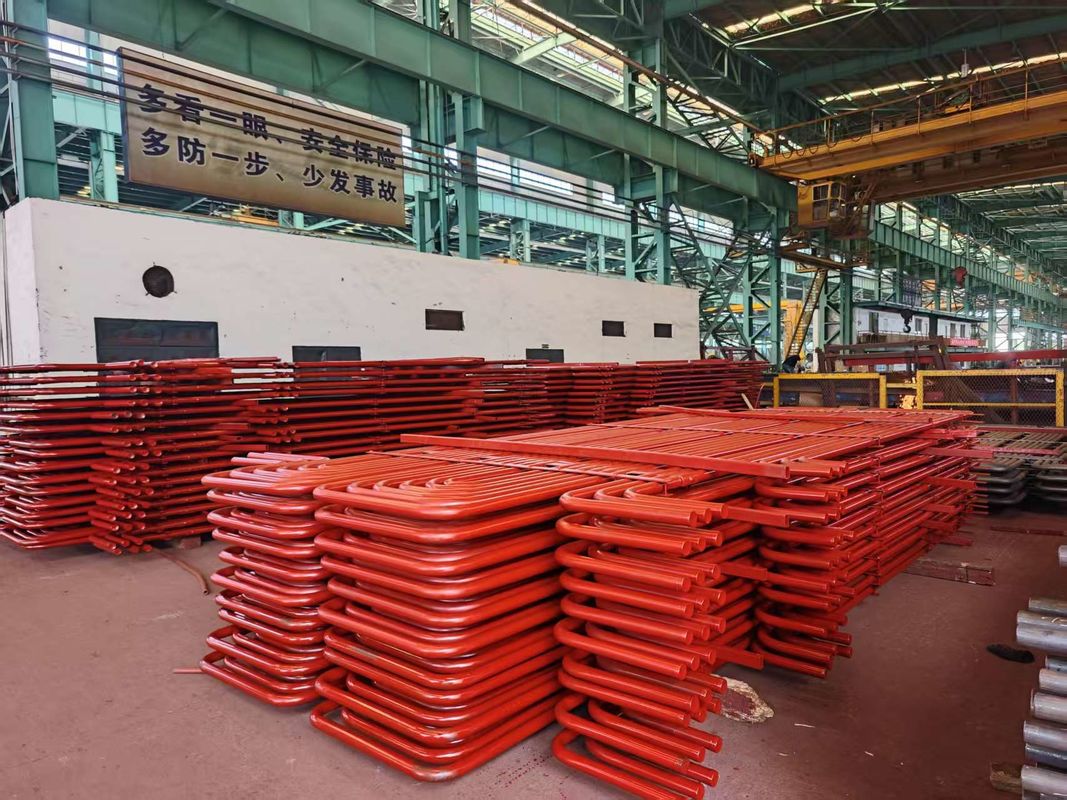

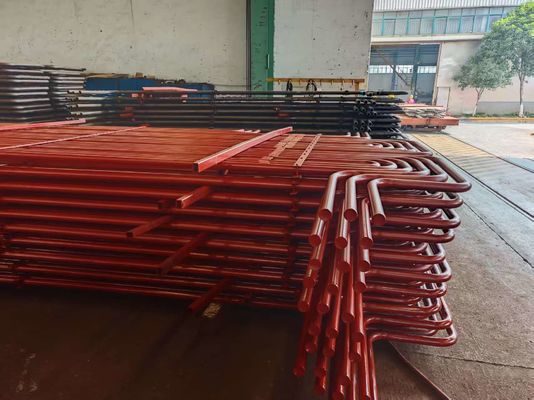

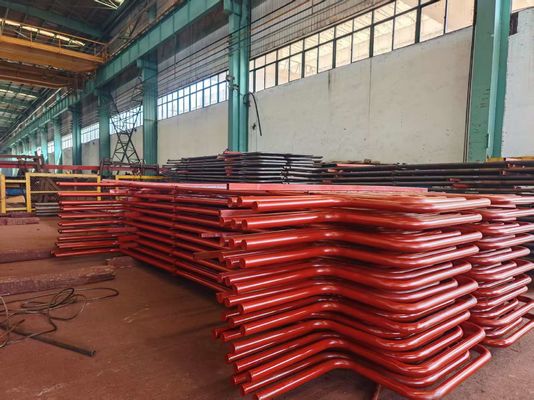

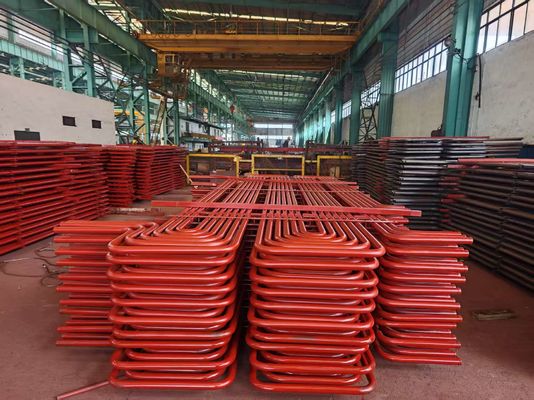

ASME SA192 Serpentinenrohr für Überhitzer-Spulenbiegung mit kundenspezifischen Spezifikationen
Product Details
| Material: | Edelstahl, Kohlenstoffstahl, Legierungsstahl | Farbe: | Anpassbar |
|---|---|---|---|
| Form: | U-Biegung, gerade, Spule, Schlangenrohr | Anwendung: | Kessel und Wärmetauscher, Energie, Petrochemie, Kernenergie |
| Überdosis: | 1.5 bis 1500 mm | Veredelung: | mit einer Breite von nicht mehr als 15 mm |
| Hervorheben |
ASME SA192 Serpentinrohr,mit einer Breite von mehr als 20 mm,custom serpentine tube specifications |
||
Product Description
ASME SA192 Serpentinröhre für das Biegen von Superheater-Spulen mit individuellen Spezifikationen
Welche Materialien werden für Schlangenröhren verwendet?
Typischerweise Kohlenstoffstahl, Edelstahl oder Kupferlegierungen je nach Anwendung.
Technische Anforderungen:
Standardspezifikation für gerade Rohre zur Biegung:
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Produkte.
Kennzeichnung:Vor dem Biegen durch Markierungsmaschine über die gesamte Rohrlänge (gebogener Abschnitt nach Wärmebehandlung ohne Markierung)
Anmerkung: Die Markierung ist auch nach dem Biegen auf den geraden Teilen des U-Bending-Rohrs möglich.
U-Bend-Röhren:
- TEMA RCB 2.31 Norm der Vereinigung der Hersteller von Rohrwechselgeräten (9. Auflage).
- ASTM A688/ASME SA688 Normbeschreibung für geschweißte Rohre aus austenitisch korrosionsbeständigem Stahl, die für Wasserboiler bestimmt sind.
-ASTM B163/ASME SA163 Normentechnische Anforderungen an Rohre aus Nickel und Nickellegierungen für Kondensatoren und Wärmetauscher.
- Spezifikationen des Kunden.
Beugenradius: von 1,5*OD (Außendurchmesser) bis 1500 mm
Bei der Bestellung von Röhren mit einem Radius von 1,5*OD ist die Geometriepräzision zu berücksichtigen.
Höchstlänge der geraden Rohre: (vor Biegen): 35000 mm.
Beinlänge: Min 1 Meter, max. 16500 mm (für maximal R=1500 mm)
Anmerkung: Andere Größen sind nach Vereinbarung erhältlich.
Wärmebehandlung: Nach dem U-Bogen wird die Belastung verringert (Bekehrungsfläche plus 300 mm für jedes Bein).
Hydrostatischer Test nach U-Bogen: Maximaler Prüfdruck 600 Bar, Einweichen 10 Sek. mit
Dematerialisiertes Wasser, Druckluftreinigung nach Hydrotest.
Verpackung: in hochwertigen, transportabtragenden, vorverfummigen Holzkisten mit entsprechenden Abmessungen für
Längen, Radius und Durchmesser je nach PO-Anforderung sowie in Polyethylen verpackt
Filme mit weichen Kunststoffkappen an beiden Enden des Rohres.
DieSchlangenröhreBefolgen Sie die folgenden Grundsätze:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Zu den von uns durchgeführten Qualitätsprüfungen gehören:
| Korrosionsprüfung | Nur auf spezielle Anfrage des Kunden durchgeführt |
| Chemische Analyse | Prüfung gemäß den erforderlichen Qualitätsstandards |
| Zerstörungs- / mechanische Prüfung | Zugfähig. Härte. Flachmachend. Flasche. |
| Zurückbiegen und Re. flache Prüfungen | Erfolgt in voller Übereinstimmung mit den einschlägigen Normen & ASTM A-450 und A-530 Normen, die eine störungsfreie Ausdehnung, Schweißen & Verwendung am Kunden Ende gewährleistet |
| Wirbelstromprüfung | Erfolgt zur Erkennung von Homogenitäten im Untergrund mit Hilfe des digitalen Fehlerzeichenprüfsystems |
| Hydrostatische Prüfung | 100% Hydrostatische Prüfung nach ASTM-A 450 Normen für die Prüfung von Rohrleckagen und maximalem Druck 20Mpa/7s. |
| Luftdruckprüfung | Um Anzeichen von Luftlecks zu überprüfen |
| Sichtprüfung | Nach der Passivierung wird jede einzelne Länge der Rohre und Rohre einer gründlichen visuellen Inspektion durch geschultes Personal unterzogen, um Oberflächenfehler und andere Unvollkommenheiten zu erkennen. |
Stahlgehalt:
| Ferrit | Austenit | Zweifachhaus | Super-Duplex | Ni-Legierungen | mit einem Durchmesser von |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Die Rohre aus anderen Legierungen und Stahlwerten können nach Vereinbarung hergestellt werden.
Zusätzliche Prüfung:Neben den oben genannten Prüfungen führen wir zusätzliche Prüfungen an den hergestellten Produkten durch.
|
·Wirbelstromprüfung ·O.P. Prüfung ·Röntgenuntersuchung |
·Korrosionsprüfung ·Mikrotests ·Makrotests |
·IGC-Prüfung ·Ultraschallprüfung ·Flüssigkeitsdurchdringungsprüfung |
Seit 1985 produziert Hua Dong Energy Technology Serpentinröhrchen. Bis heute liefern wir mehr als 300.000 Tonnen Stahlröhrchen in über 30 Länder.
Hua Dong Energy Technology beschäftigt sich seit mehr als 35 Jahren mit austenitischem Edelstahl, Nickellegiertem Stahl (Hastelloy, Monel, Inconel, Incoloy), nahtlosen und geschweißten Rohren,jedes Jahr verkaufen mehr als 50000 Tonnen Stahlrohr und RohrUnsere Kunden umfassen bereits mehr als 45 Länder, wie Italien, Großbritannien, Deutschland, USA, Kanada, Chile, Kolumbien, Saudi-Arabien, Russland, Korea, Singapur, Österreich, Polen, Frankreich, ....Und unsere Konzernniederlassung und Fabrik wurden bereits von: ABS, DNV, GL, BV, PED 97/23/EG, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001 genehmigt.
