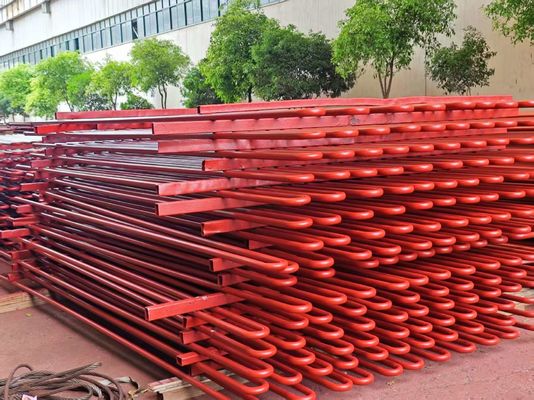

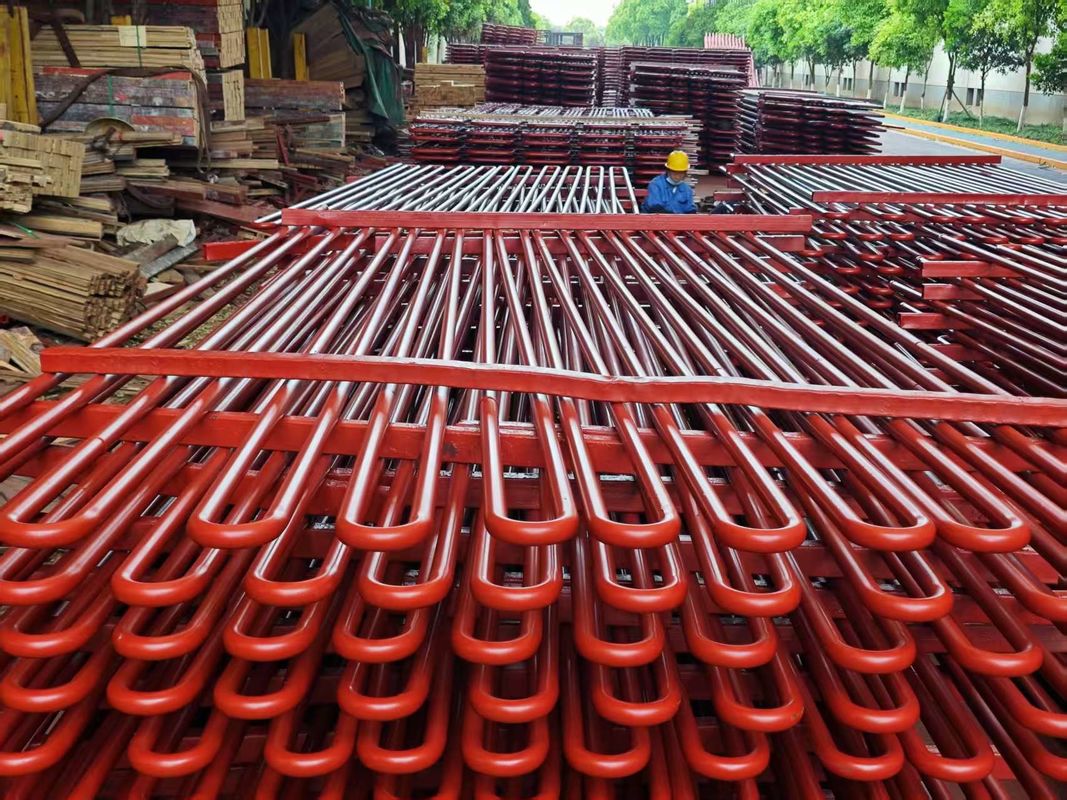

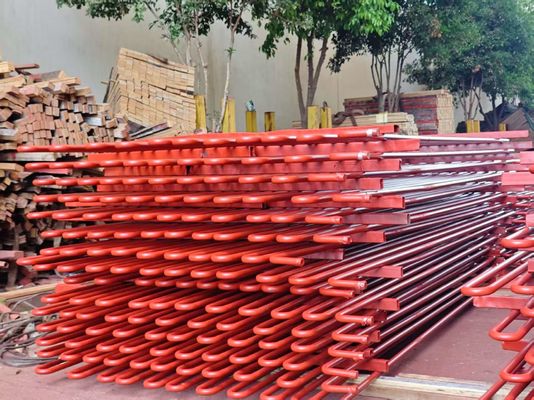

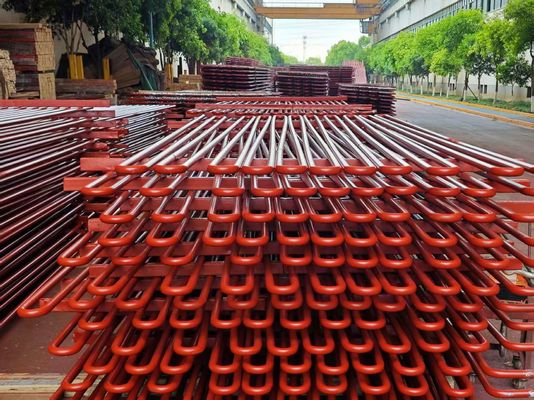

Höchst effiziente Serpentinrohre zur Wärmerückgewinnung
Was ist ein Serpentinrohr?
Ein Serpentinrohr ist ein gebogenes Metall- oder Kunststoffrohr in Schlangenform, das zur effizienten Wärmeübertragung oder zum Flüssigkeitstransport verwendet wird.
Zu den von uns durchgeführten Qualitätsprüfungen gehören:
| Korrosionsprüfung |
Nur auf spezielle Anfrage des Kunden durchgeführt |
| Chemische Analyse |
Prüfung gemäß den erforderlichen Qualitätsstandards |
| Zerstörungs- / mechanische Prüfung |
Zugfähig. Härte. Flachmachend. Flasche. |
| Zurückbiegen und Re. flache Prüfungen |
Erfolgt in voller Übereinstimmung mit den einschlägigen Normen & ASTM A-450 und A-530 Normen, die eine störungsfreie Ausdehnung, Schweißen & Verwendung am Kunden Ende gewährleistet |
| Wirbelstromprüfung |
Erfolgt zur Erkennung von Homogenitäten im Untergrund mit Hilfe des digitalen Fehlerzeichenprüfsystems |
| Hydrostatische Prüfung |
100% Hydrostatische Prüfung nach ASTM-A 450 Normen für die Prüfung von Rohrleckagen und maximalem Druck 20Mpa/7s. |
| Luftdruckprüfung |
Um Anzeichen von Luftlecks zu überprüfen |
| Sichtprüfung |
Nach der Passivierung wird jede einzelne Länge der Rohre und Rohre einer gründlichen visuellen Inspektion durch geschultes Personal unterzogen, um Oberflächenfehler und andere Unvollkommenheiten zu erkennen. |
Zusätzliche Prüfung:Neben den oben genannten Prüfungen führen wir zusätzliche Prüfungen an den hergestellten Produkten durch.
|
·Wirbelstromprüfung
·O.P. Prüfung
·Röntgenuntersuchung
|
·Korrosionsprüfung
·Mikrotests
·Makrotests
|
·IGC-Prüfung
·Ultraschallprüfung
·Flüssigkeitsdurchdringungsprüfung
|
Produkteinführung
|
Produktbezeichnung
|
Ökonomisator für Kessel
|
|
Typ der Struktur
|
Rohrspirale Serpentinspirale
|
|
Rohrmaterial
|
- Kohlenstoffstahl: 20#, 20G, A195, A-1
- Niedriglegiertes Stahl der Klasse Corten: Corten Stahl, ND Stahl (09CrCuSb)
- Legiertes Stahl: 15CrMoG, T11
|
|
Standards
|
China GB, ASME
|
|
Grade des Herstellers
|
China A-Klasse, ABS-Zertifiziert, TUV-Zertifiziert
|
|
Typ der Röhre
|
- Nacktes Rohr.
- Flossenröhre
|
|
Rohrspezifikation
|
Nach Kundenanforderungen
|
|
Rohrdicke
|
Nach Kundenanforderungen
|
|
Arbeitsdruck
|
1.6 MPa ~ 13.2 MPa
|
|
Betriebstemperatur
|
Abhängig vom Material
|
|
Schweißen
|
Automatisches Schweißen von Röhre mit GTAW (TIG)
|
|
Schweißtechnik
|
Automatische RT 100%
|
Das U-Bend-Rohr entspricht den folgenden Normen:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Stahlgehalt:
| Ferrit |
Austenit |
Zweifachhaus |
Super-Duplex |
Ni-Legierungen |
mit einem Durchmesser von |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Die Rohre aus anderen Legierungen und Stahlwerten können nach Vereinbarung hergestellt werden.
Technische Anforderungen:
Standardspezifikation für gerade Rohre zur Biegung:
Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Produkte.
Kennzeichnung:Vor dem Biegen durch Markierungsmaschine über die gesamte Länge des Rohres (gebogener Abschnitt nach Erhitzung)
Behandlung ohne Markierung)
Anmerkung:Das Markieren ist auch nach dem Biegen der geraden Teile des U-Bending-Rohrwerks möglich.
U-Bend-Röhren:
- TEMA RCB 2.31 Norm der Vereinigung der Hersteller von Rohrwechselgeräten (9. Auflage).
-ASTM A688/ASME SA688 Standardspezifikation für geschweißte Rohre aus austenitisch korrosionsbeständig
Stahlgehalt für Futterwasserkessel.
-ASTM B163/ASME SA163 Normentechnische Anforderungen für Rohre aus Nickel und Nickellegierungen für
Kondensatoren und Wärmetauscher.
- Spezifikationen des Kunden.
Beugenradius:Von 1,5*OD (Außendurchmesser) bis 1500 mm
Bei der Bestellung von Röhren mit einem Radius von 1,5*OD ist die Geometriepräzision zu berücksichtigen.
Höchstlänge der geraden RohreVor dem Biegen: 35000 mm.
Beinlänge:Min 1 Meter, max. 16500 mm (für maximal R=1500 mm)
Anmerkung:Andere Größen sind nach Vereinbarung erhältlich.
Wärmebehandlung:Nach dem U-Bogen entlastete Belastung (Bekehrungsfläche plus 300 mm für jedes Bein).
Hydrostatischer Test nach U-Bogen: Maximaler Prüfdruck 600 Bar, Einweichen 10 Sek.
Dematerialisiertes Wasser, Druckluftreinigung nach Hydrotest.
Verpackung: in hochtransportablen, vordämpften Holzkisten mit entsprechenden Abmessungen für
Längen, Radius und Durchmesser je nach PO-Anforderung sowie in Polyethylen verpackt
Filme mit weichen Kunststoffkappen an beiden Enden des Rohres.
