Hohe Wärmeübertragungsleistung Kesselrippenrohr Gezackter Spiralheizkörper Effizient Custom
Product Details
| Material: | Kohlenstoffstahl-/legierterstahl/Edelstahl | Benutzungsmöglichkeit: | Wärmeaustausch |
|---|---|---|---|
| Staubvolumen: | wenig Staub | Bedingung: | Neu |
| Spezifikation: | Besonders angefertigt | Verpackung: | Eisen-Rahmen-Paket |
| Hervorheben |
Gezacktes Spiralrippenrohr,Kesselspiralrippenrohrheizkörper,Rippenrohr mit hoher Wärmeübertragungsleistung |
||
Product Description
Hohe Wärmeübertragungsleistung Gezackter Spiralrippenrohrheizkörper Effiziente Anpassung

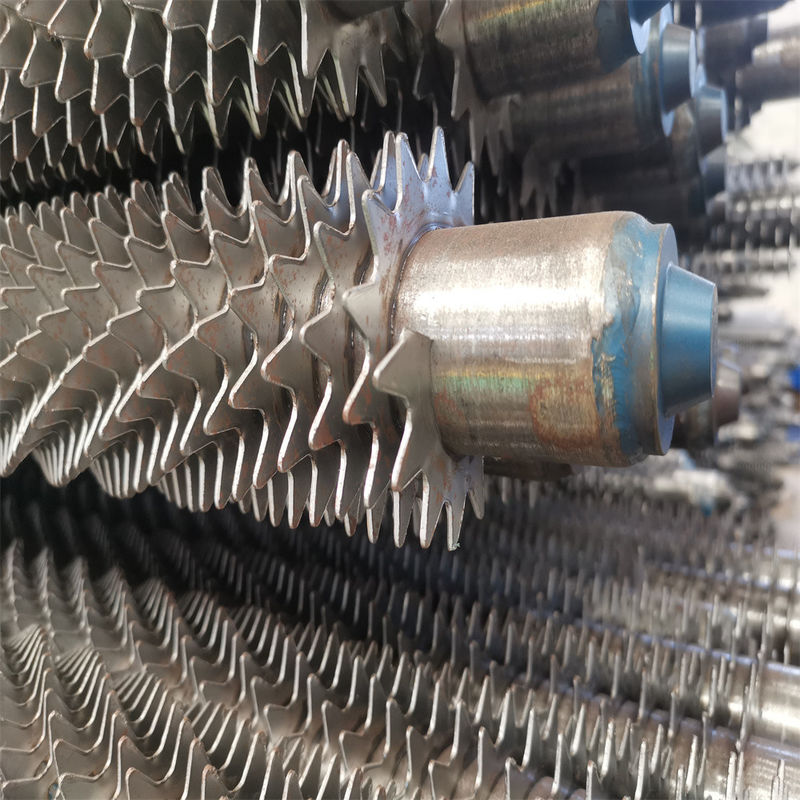

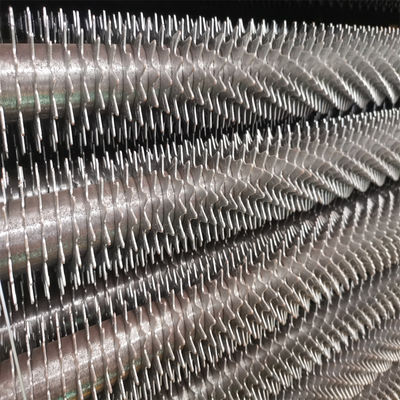

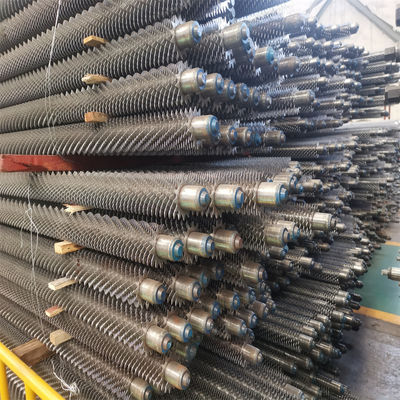

Beschreibung des gezackten Spiralrippenrohrs
Das gezackte Spiralrippenrohr ist eine speziell geformte verlängerte Oberfläche, die auf der Basis von Spiralrippenrohren entwickelt wurde.Sein Herstellungsprozess ähnelt dem von hochfrequenzgeschweißten Spiralrippenrohren, der Unterschied besteht jedoch darin, dass der Spalt des Streifens geschnitten werden muss, bevor das gezackte Spiralrippenrohr gewickelt wird.Beim Wickeln wird der geschnittene Teil auf natürliche Weise getrennt und bildet eine Zahnradform.Beim Hochfrequenzschweißen vereinfacht die Wendelrippen-Wicklungstechnologie nicht nur stark reduziert (Verformung), hat sich mit dichter, hoher Festigkeit, Thermoschock und mechanischem Schock kombiniert, die thermische Leistung ist gut, geringer Strömungsverlust, starke Korrosionsbeständigkeit und hat eine beträchtliche Diffusion Oberfläche, in kaltem und heißem Zustand für eine lange Zeit ist nicht leicht zu verformen, lange Lebensdauer, auch wegen der Zerstörung der Strömungsgrenzschicht und der intensivierten Wärmeübertragung.Diese gezackte Rippe wird häufig in Klimaanlagen und Boiler-Economisern verwendet.
Kompakter Platz und niedrige Kosten
Das Pfeifenset ist sehr kompakt und reduziert die Höhe des Schwanzrauchs gut.
Das Gesamtgewicht wird stark reduziert und die Belastung des Federungssystems wird reduziert.
Reduzieren Sie die Kosten für den Economizer und den integrierten Boiler.
Reduzieren Sie den seitlichen Rauchwiderstand
Reduzieren Sie die Betriebs- und Investitionskosten des Sauglüfters.
Vorteile
1. Gute Korrosionsbeständigkeit
Der Verschleiß ist hauptsächlich auf die Schlag- und Schneidwirkung von grauen Partikeln auf dem Rohr zurückzuführen.Rund um das Rohr ist der Verschleiß bei 30 Grad am stärksten.Wenn S1/d = S2/d = 2 ist, beträgt der Verschleißbetrag hier das 3-fache des Durchschnittswerts.
Durch die Änderung der Luftstromrichtung ist die zweite Reihe am stärksten abgenutzt.Wenn S1/d = S2/d = 2, ist die Abnutzung der zweiten Reihe doppelt so hoch wie die der ersten Reihe, und die Abnutzung der nachfolgenden Reihe ist im Allgemeinen 30 % bis 40 % höher als die der ersten Reihe.
Die Anordnung der ersten Reihe entspricht der Anordnung der ersten Reihe in der Reihenfolge. Unter gleichen Bedingungen ist der maximale Verschleiß des Längsrohrbündels 3-4 mal geringer als der des versetzten Rohrbündels.
Die Abriebgeschwindigkeit des Rohres ist direkt proportional zum Ungleichförmigkeitskoeffizienten der Rauchgasgeschwindigkeit KV3,33 und ist direkt proportional zum Ungleichförmigkeitskoeffizienten der Flugaschekonzentration Ku.
Die h-förmigen Rippenrohrvorwärmer sind in Reihe angeordnet.Die h-förmige Finne teilt den Raum in mehrere kleine Bereiche und hat eine gleichmäßige Strömungswirkung auf den Luftstrom.Verglichen mit dem Optikrohr-Economizer, dem Spiral-Fin-Economizer und dem Longitudinal-Fin-Economizer mit versetzter Anordnung ist die Verschleißlebensdauer unter anderen Bedingungen 3-4 mal höher.
Rauchgasseitige Klappe schützt den Bogenteil.
2. Reduzierte Staubansammlung
Es bildet sich Asche auf der Rückseite und den windzugewandten Seiten des Rohrs. Es ist einfach, das Rohr durch Unordnung zu reinigen, und es sammelt sich weniger Staub auf der Rückseite an. Was die Anordnung der Rohre in Folge betrifft, ist der Luftstrom nicht leicht zu spülen Rohrrückseite, hat sich in der Rohranordnung hintereinander mehr Asche angesammelt als in der falschen Spalte.
Die Rippe vom H-Typ ist auf beiden Seiten des Rohrs geschweißt, wodurch sich keine Asche ansammelt, während der Luftstrom gerade strömt, sich die Richtung des Luftstroms nicht ändert und die Rippe keine Asche ansammelt.
In der Mitte der Rippe vom H-Typ verbleibt ein Spalt von 4-10, der den Luftstrom leiten kann, um die Rohrrippe zu fegen, um Staub anzusammeln.
Da der Spiralwinkel der Rippe die Strömungsrichtung führt, ist die Ascheansammlung des Rippenrohrs schwerwiegender, und der Vorwärmer, der keine lose Asche bildet, kann nicht verwendet werden. Der Feldbetrieb zeigt, dass das h-förmige Rippenrohr keine Asche ansammelt , während die Spiralflosse ernst ist.
Das Längsrippenrohr wird durch den Luftstrom entlang der Rippe gebildet, wenn die Rippe auf die Oberfläche und Rückseite der angesammelten Asche geschweißt wird. Einige Bereiche neigen zur Staubansammlung.
Die beste Blaswirkung hat die h-förmige Finne, die auf beiden Seiten einen geraden Kanal bildet.
3. Kompakter Raum und niedrige Kosten
Das Pfeifenset ist sehr kompakt und reduziert die Höhe des Schwanzrauchs gut.
Das Gesamtgewicht wird stark reduziert und die Belastung des Federungssystems reduziert.
Reduzieren Sie die Kosten für den Economizer und den integrierten Boiler.
4. Reduzieren Sie den seitlichen Rauchwiderstand
Reduzieren Sie die Betriebs- und Investitionskosten des Sauglüfters.
| Artikel | Basisrohr-AD (mm) |
Dicke des Basisrohrs (mm) | Rippenhöhe (mm) | Flossendicke (mm) | Rippenabstand (mm) |
| Bereich | 25,4 mm ~1600 mm | 2,5 mm ~ 40 mm | 0,5 mm ~ 20,0 mm | 0,5 mm ~ 3,0 mm | 5 mm ~ 25,4 mm |
| Material | Kohlenstoffstahl, legierter Stahl, Edelstahl | ||||
| Länge | 0 < L ≤ 12000 | ||||
