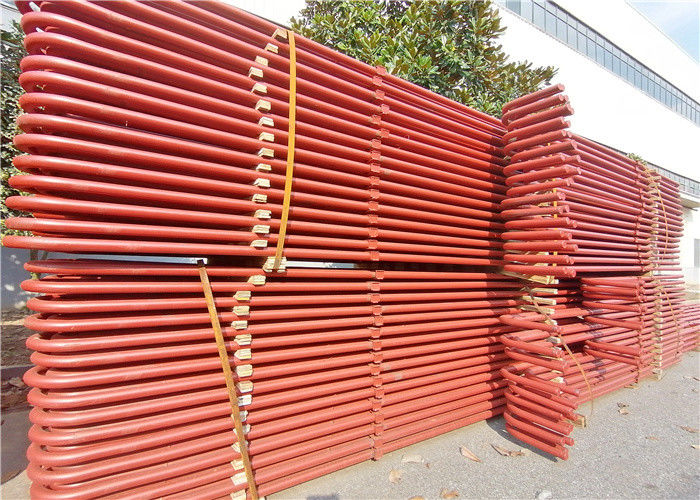

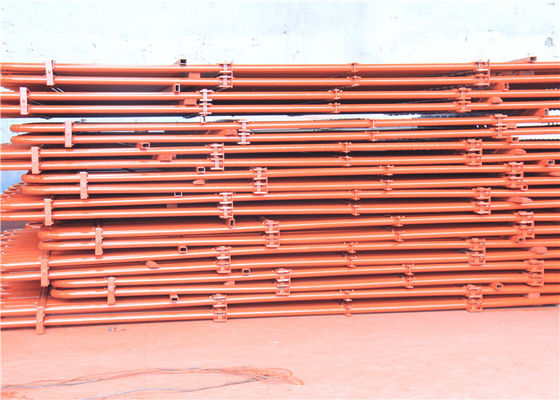

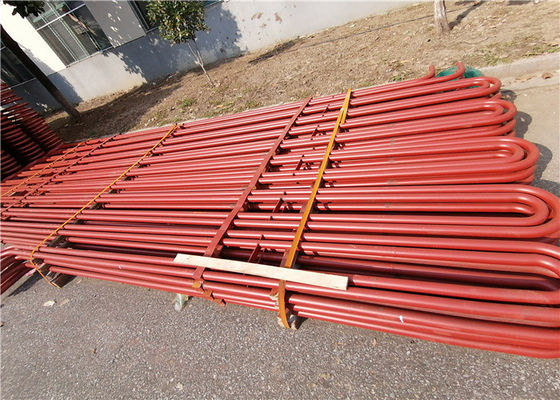

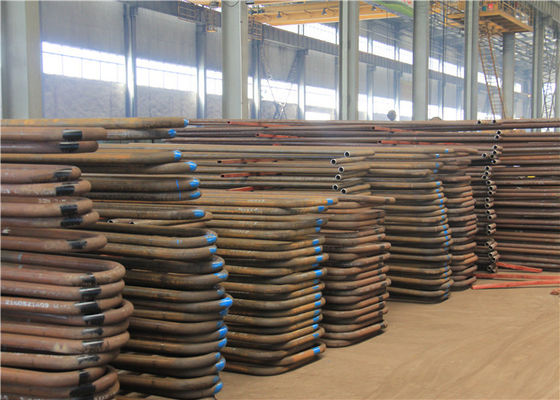

ASME bescheinigte Kessel-Ekonomiser Serpentine Coil Tube Anti Corrosion
Produkteinführung
|
Produkt-Name
|
Ekonomiser für Palmen-Mühlkessel-Antitaupunkt-Korrosion, niedrige Temperatur-Antikorrosion
|
|
Struktur-Art
|
Rohr-Spule Serpentine Coil
|
|
Rohr-Material
|
Corten-Stahl, Nd-Stahl (09CrCuSb)
|
|
Standard
|
China GB, ASME
|
|
Hersteller Grade
|
Grad Chinas A, ABS bescheinigte, TUV bescheinigte
|
|
Rohr-Art
|
Bloßes Rohr
|
|
Rohr-Spezifikation
|
Gemäß der Kundenanforderungen
|
|
Rohr-Wandstärke
|
Gemäß der Kundenanforderungen
|
|
Funktions-Druck
|
hängt vom Material ab
|
|
Betriebstemperatur
|
hängt vom Material ab
|
|
Schweißen
|
Automatisches Rohr-Kolbenschweißen GTAW (TIG)
|
|
Schweißende zerstörungsfreie Prüfung
|
Automatische Funktelegrafie 100%
|
Spezielle Anti- Taupunktkorrosion, Anti- Rauchgas-Korrosion der niedrigen Temperatur materielles Nd Stahl-09CrCuSb.
Chlor (Cl-Ionen) korrosionsbeständiges Material. Schwefel (SOx-Ionen) korrosionsbeständiges Material.
09CrCuSb wurde ursprünglich auf knackendem Prozess des Erdöls, gegen zur Korrosion verwendet.
Das Umkehrbogen-Rohr stimmen mit den folgenden Standards überein:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Stahlsorte:
| Ferrit |
Austenit |
Duplex |
Superduplex |
Ni-Legierungen |
Titan |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Rohr anderer Legierungen und Stahlsorten kann nach Vereinbarung produziert werden.
Technische Anforderungen:
Gerade Rohr-Standardspezifikation für das Verbiegen:
ASME SA 213; ASME-SB 163; ASME A789, ASME SA268, ASME SA269, etc.
Markierung: Bevor dem Verbiegen durch die Markierung der Maschine ganz über der Rohr-Länge (Bent Section After Heat
Behandlung ohne Markierung)
Anmerkung: Markierung ist auch möglich, nachdem man auf die geraden Teile des U-verbiegenden Rohrs verbogen hat.
Umkehrbogen-Rohre:
- Standard TEMA RCB 2,31 der Röhrenaustauscher-Hersteller-Vereinigung (9. Ausgabe).
- Standardspezifikation ASTM A688/ASME SA688 für geschweißte Rohre von Austenitkorrosionsbeständigem
Stahlsorte bestimmt für Speisewasser-Kessel.
- Standard-Techinical Anforderungen ASTM B163/ASME SA163 für Rohre des Nickels und des Nickels legieren für
Kondensatore und Wärmetauscher.
- Kunden-Spezifikationen.
Biegungsradius: Von 1.5*OD (Außendurchmesser) bis 1500mm
Wenn man weniger Rohre mit Radius oder Gleichgestelltem zu 1.5*OD bestellt, ist es notwendig, Präzision von Geometrics zuzustimmen.
Gerade Rohr-maximale Länge: (Bevor dem Verbiegen): 35000 Millimeter.
Bein-Länge: Minute 1 Meter, Maximum 16500 Millimeter (für maximales R=1500mm)
Anmerkung: Andere Größe sind nach Vereinbarung verfügbar.
Wärmebehandlung: Druck entlastet nachdem dem U-Verbiegen (verbiegender Bereich plus 300MM für jedes Bein).
Hydrostatischer Test nachdem u-Verbiegen: Maximale Stange des Berstdruck-600, tränkende sek 10. Mit
Dematerialized Wasser. Komprimierte Luftreinigung nach Hydro-Test.
Verpacken: In den starken Transport-angemessenen Vor-ausgeräucherten Holzkisten entsprechenden Maßen für
jede Rohr Länge, Radius, Durchmesser, entsprechend PO-Anforderungen sowie eingewickelt im Polyäthylen
Filme mit weichen Plastikkappen auf beiden Ende des Rohrs.
Einige der Qualitätsprüfungen, die von uns durchgeführt werden, schließt ein:
| Korrosions-Test |
Geleitet, nur wenn Sie besonders durch den Kunden verlangt werden |
| Chemische Analyse |
Test durchgeführt gemäß der erforderlichen Qualitätsstandards |
| Destruktive/mechanische Prüfung |
Dehnbar | Härte | Flachdrücken | Aufflackern | Flansch |
| Biegung und Re. flache Tests |
Durchgeführt in vollständiger Übereinstimmung mit relevanten Standards u. ASTM-Normen A-450 und A-530, das störungsfreie Expansion sicherstellt, beenden Schweißen u. Gebrauch an den Kunden |
| Eddy Current Testing |
Getan, um Homogenität im Boden unter der Oberfläche durch die Anwendung des Digital-Fehler-Kennzeichen Prüfungs-Systems zu ermitteln |
| Hydrostatische Prüfung |
100% hydrostatische Prüfung, die entsprechend ASTM-A 450 Normen für die Prüfung des Rohrdurchsickerns und größter Druck können wir durchgeführt werden, 20Mpa/7s stützen. |
| Luft unter Druckprüfung |
Zu irgendeinen Beweis des Luftverlustes überprüfen |
| Sichtprüfung |
Nach Passivierung wird jede einzelne Länge von Rohren u. Rohre gründlicher Sichtprüfung von ausgebildetem Personal für die Entdeckung von Oberflächenfehlern u. von anderen Unvollkommenheiten unterworfen |
Ergänzungsprüfung: Abgesehen von den oben erwähnten Tests führen wir auch auf der Fertigwarenergänzungsprüfung durch. Die Tests leiteten unter dieses einschließen:
|
· Eddy Current Testing
· O.P Testing
· Radiographie-Prüfung
|
· Korrosions-Prüfung
· Mikroprüfung
· Makroprüfung
|
· Igc-Prüfung
· Ultraschallprüfung
· Flüssigkeit dringen die Prüfung ein
|
