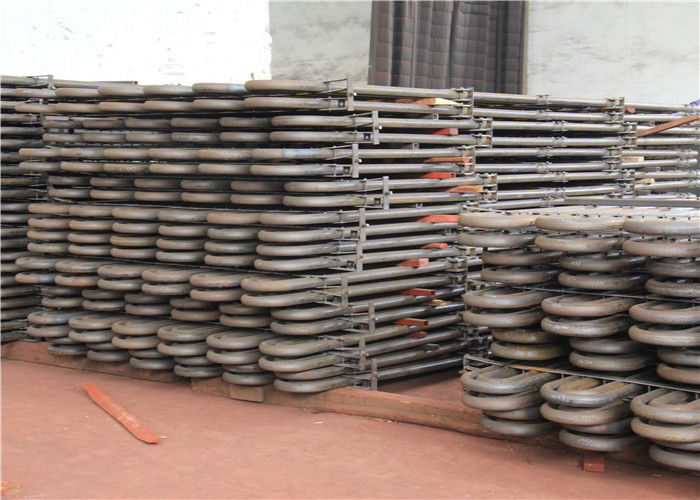

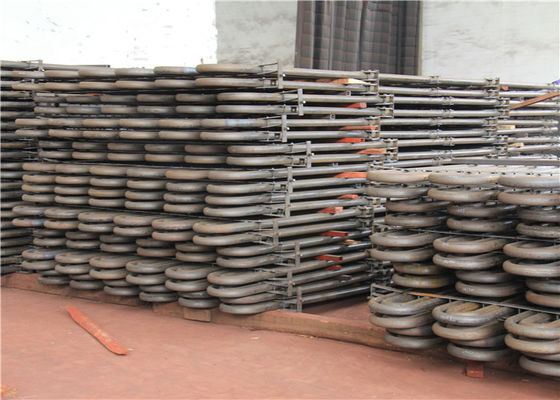

Ersatzteile für Überhitzerkessel 1,5 mm Serpentinenrohr aus Kohlenstoff / Edelstahl
Einige der von uns durchgeführten Qualitätsprüfungen umfassen:
| Korrosionstest |
Wird nur auf ausdrücklichen Wunsch des Auftraggebers durchgeführt |
| Chemische Analyse |
Test gemäß den erforderlichen Qualitätsstandards durchgeführt |
| Zerstörende / mechanische Prüfung |
Zugfestigkeit |Härte |Abflachung |Flackern |Flansch |
| Rückbiegung und Re.flache Tests |
Ausgeführt in voller Übereinstimmung mit den relevanten Standards und den Normen ASTM A-450 und A-530, was eine problemlose Erweiterung, Verschweißung und Verwendung beim Kunden gewährleistet |
| Wirbelstromprüfung |
Wird durchgeführt, um Homogenitäten im Untergrund mit dem Digital Flaw-mark Testing System zu erkennen |
| Hydrostatische Prüfung |
100 % hydrostatische Tests, die gemäß den ASTM-A 450-Normen zur Überprüfung von Rohrlecks durchgeführt wurden, und der größte Druck, den wir unterstützen können, 20 MPa/7 s. |
| Luftunterdrucktest |
Zur Überprüfung auf Anzeichen von Luftlecks |
| Visuelle Inspektion |
Nach der Passivierung wird jede einzelne Länge von Rohren und Rohren einer gründlichen Sichtprüfung durch geschultes Personal unterzogen, um Oberflächenfehler und andere Unvollkommenheiten zu erkennen |
Ergänzende Prüfung:Neben den oben genannten Prüfungen führen wir an den hergestellten Produkten auch ergänzende Prüfungen durch.Die dabei durchgeführten Tests umfassen:
|
·Wirbelstromprüfung
·OP-Tests
·Röntgenprüfung
|
·Korrosionsprüfung
·Mikrotests
·Makrotests
|
·IGC-Tests
·Ultraschalluntersuchung
·Flüssigkeitseindringprüfung
|
Produkteinführung
|
Produktname
|
Economizer für Boiler
|
|
Strukturtyp
|
Rohrspule Serpentinenspule
|
|
Rohrmaterial
|
- Kohlenstoffstahl: 20#, 20G, A195, A-1
- Niedriglegierter Stahl der Corten-Klasse: Corten-Stahl, ND-Stahl (09CrCuSb)
- Legierter Stahl: 15CrMoG, T11
|
|
Standard
|
China GB, ASME
|
|
Herstellerqualität
|
China A-Klasse, ABS-zertifiziert, TÜV-zertifiziert
|
|
Rohr Typ
|
- Nackte Röhre
- Flossenrohr
|
|
Röhrenspezifikation
|
Gemäß Kundenanforderungen
|
|
Rohrdicke
|
Gemäß Kundenanforderungen
|
|
Arbeitsdruck
|
1,6 MPa ~ 13,2 MPa
|
|
Arbeitstemperatur
|
ist materialabhängig
|
|
Schweißen
|
Automatisches WIG-Rohrstumpfschweißen
|
|
Schweißen NDT
|
Automatische RT 100 %
|
Das U-Bend-Rohr entspricht den folgenden Standards:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Stahlsorte:
| Ferrit |
Austenit |
Duplex |
Superduplex |
Ni-Legierungen |
Titan |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Rohre aus anderen Legierungen und Stahlsorten können nach Vereinbarung hergestellt werden.
Technische Anforderungen:
Standardspezifikation für gerade Rohre zum Biegen:
ASME SA 213;ASME SB163;ASME A789, ASME SA268, ASME SA269 usw.
Markierung:Vor dem Biegen durch Markierungsmaschine über die gesamte Rohrlänge (gebogener Abschnitt nach dem Erhitzen
Behandlung ohne Markierung)
Notiz:Das Markieren ist auch nach dem Biegen an den geraden Teilen des U-Biegerohrs möglich.

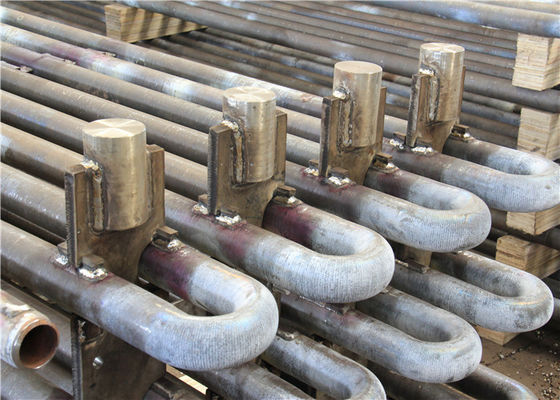

U-Bogen-Rohre:
-TEMA RCB 2.31 Standard der Tubular Exchanger Manufacturers Association (9. Ausgabe).
-ASTM A688/ASME SA688 Standardspezifikation für geschweißte Rohre aus korrosionsbeständigem Austenit
Stahlsorte für Speisewasserkessel.
-ASTM B163/ASME SA163 Technische Standardanforderungen für Rohre aus Nickel und Nickellegierungen für
Kondensatoren und Wärmetauscher.
-Kundenspezifikationen.
Biegungsradius:Von 1,5 * OD (Außendurchmesser) bis 1500 mm
Bei der Bestellung von Rohren mit einem Radius von weniger oder gleich 1,5 * AD ist es notwendig, die Präzision der Geometrie zu vereinbaren.
Maximale Länge gerader Rohre:(Vor dem Biegen): 35000 mm.
Beinlänge:Mindestens 1 Meter, max.16500 mm (für max. R = 1500 mm)
Notiz:Andere Größen sind nach Vereinbarung erhältlich.
Wärmebehandlung:Stressabbau nach U-Biegen (Biegebereich plus 300 mm für jedes Bein).
Hydrostatischer Test nach U-Biegung: Maximaler Prüfdruck 600 bar, Einweichen 10 Sek.Mit
Entmaterialisiertes Wasser.Druckluftreinigung nach Hydro-Test.
Verpackung: In stabilen, transportgerecht vorbegasten Holzkisten entsprechender Abmessung z
jedes Rohr Länge, Radius, Durchmesser, gemäß PO-Anforderungen sowie in Polyethylen eingewickelt
Folien Mit weichen Kunststoffkappen an beiden Enden der Tube.
