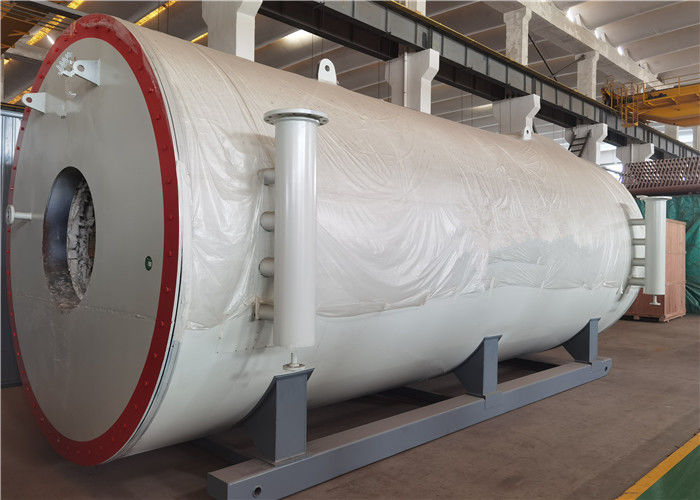

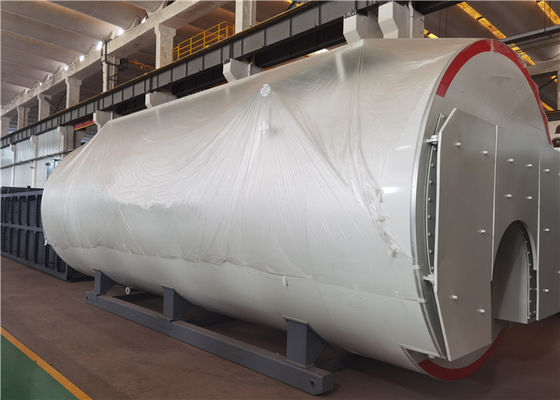

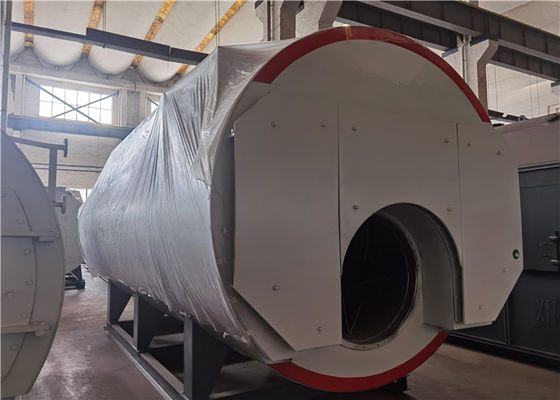

YYL-Art ASME-Öl-Gas, das Rohr-organischen Wärmeträger-Kessel festzieht

YYL-Art Öl-Gas-Kessel ASME horizontaler, der Rohr-organischen Wärmeträger-Kessel festzieht

Produkt-Art

YYL (W) Art (horizontale) Art der Vertikale Hitzekessel des Heizöls (Gas)

Produktpalette

Bewertete thermische Energie: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Prüfdruck: 0.6MPa - 1.6MPa
Spezifische Parameter werden in Table6 gezeigt

Strukturelle Eigenschaften dieser Reihe Produkte

• Es gibt zwei Arten Struktur: vertikal (YYL) und horizontal (YYW).
• Die Kesseloberfläche nimmt die Festziehen-Rohranordnung mit Spiralenstruktur an. Der Kamin nimmt die Dreidurchlaufanordnung an.
• Ein Luftvorwärmer oder ein Wasser-/Dampftransformator wird hinter dem Kessel vereinbart und verringert die Temperatur und verbessert die thermische Leistungsfähigkeit des Kessels.
• Die schnelle öffnende Tür oder die Beobachtungstür wird zum Vorteil der Prüfung der internen Inspektion und der Wartung ausgerüstet.

• Technischer Parameter

  Zementfertigungsstraßekapazität t/d		1000	2500	5000	10000
  Kesseleinlassfluß Nm3/h	Brennofen (Front)	60000	88000	243000	472000
  	Brennofen (Endstück)	76000	170000	328000	612000
  Kesseleinlass-Gas temperature℃	Brennofen (Front)	370	360	380	390
  	Brennofen (Endstück)	360	320~360	330	330
  Bewertete Verdampfungst/h	Brennofen (Front)	5,8	7,25	24	50
  	Brennofen (Endstück)	7,5	10~15.8	20~24.6	35,5
  Bewerteter Dampfdruck Mpa	Brennofen (Front)	1,25	1,25	1,25	1,25
  	Brennofen (Endstück)	1,25	1,25	1,25	1,25
  Bewertetes Dampf temperature℃	Brennofen (Front)	340	330	350	360
  	Brennofen (Endstück)	340	300~340	310	310
  Kesselstruktur	Brennofen (Front)	Vertikale	Vertikale	Vertikale	Vertikale
  	Brennofen (Endstück)	Vertikale	Vertikal und horizontal	Vertikal und horizontal	Vertikale

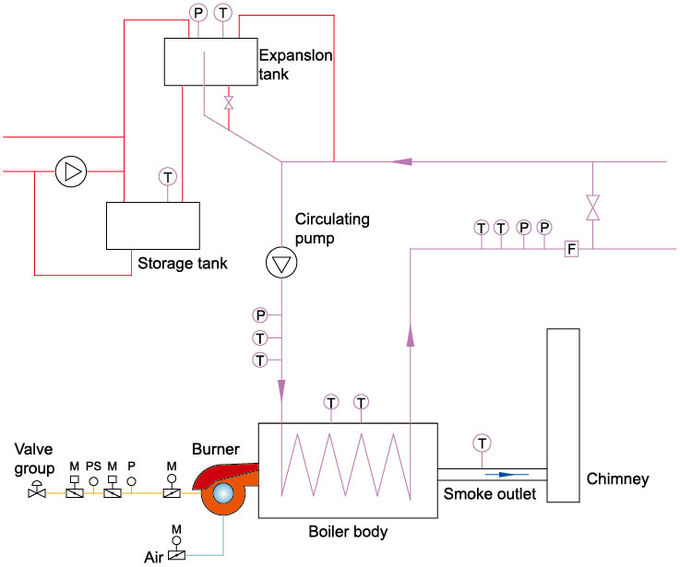

Öl-/Gas-thermisches Kessel-System-Diagramm

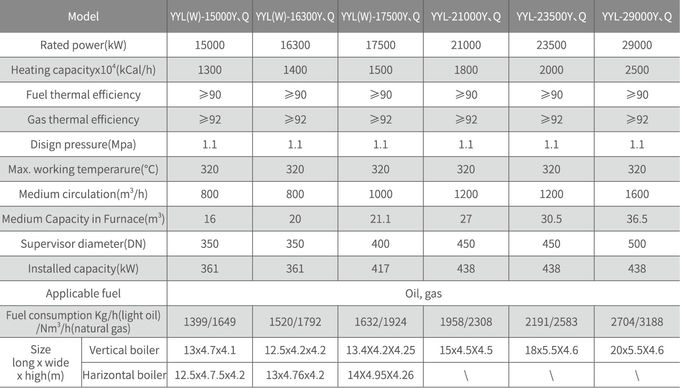

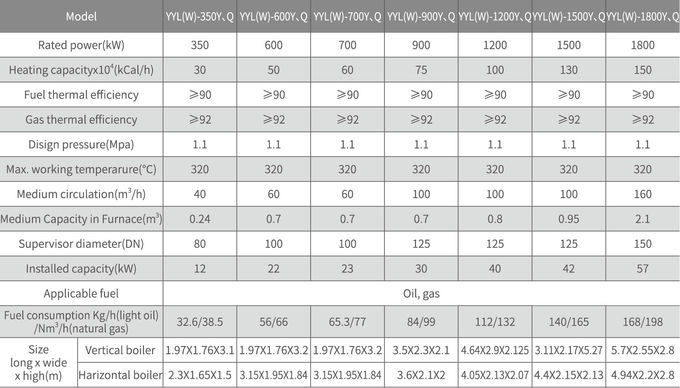

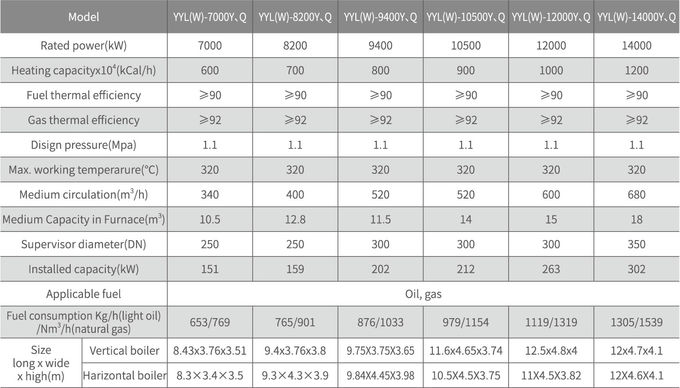

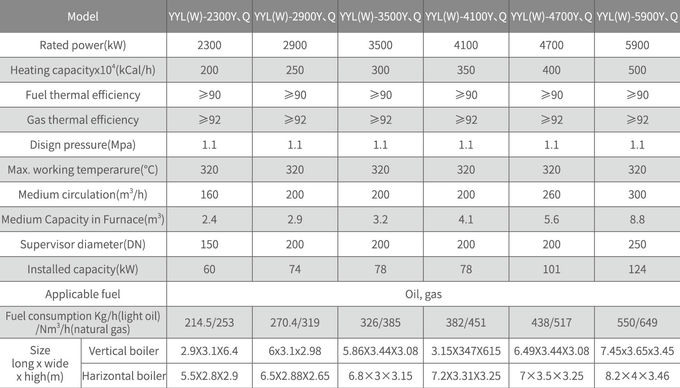

Parameterleiste 6
