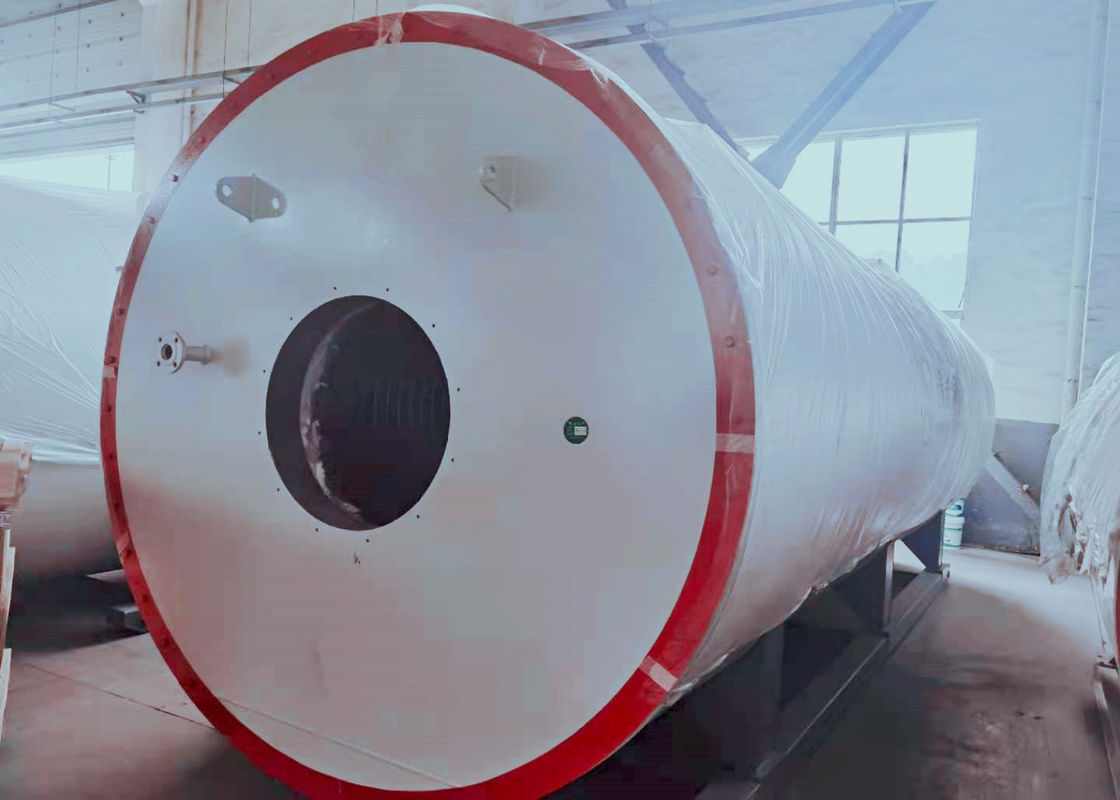

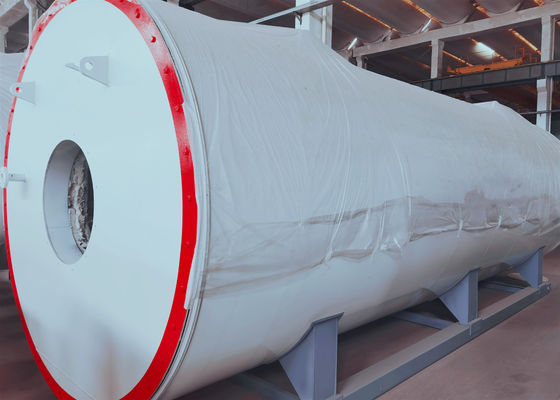

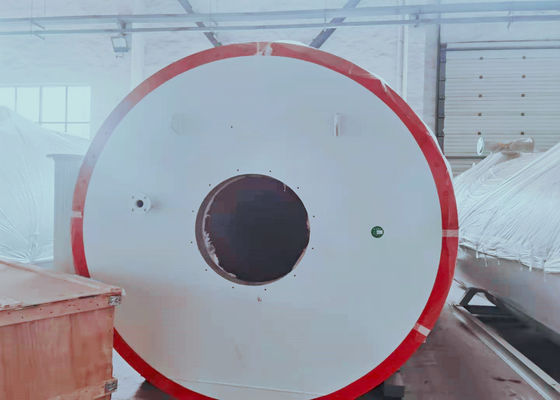

Wärmeträger-Kessel GBs 350kW organischer für chemische Industrie
Product Details
| Produkt-Name: | Gas-/Öl-organischer Wärmeträger-Kessel | Material von Rohren nach innen: | 20 GB3087 |
|---|---|---|---|
| Anwendung: | Petrochemisch, chemisch, Drucken, Nahrung | Schlüsselwörter: | Wärmeübertragungs-Öl-Kessel |
| Nennleistung: | 350KW | Prüfdruck: | 1,1 Mpa |
| Hervorheben |
Wärmeträger-Kessel GBs organischer,organischer 350kW Wärmeträger-Kessel,Dampfkessel der Fördermaschine 350kW |
||
Product Description
YYW-350Y/Q Gas-/ölbefeuerter organischer Wärmeträger-Kessel in ASME-/GBstandard
Produkteinführung:
Struktur kennzeichnet von dieser Reihe Produkten:
- Die Kesseloberfläche nimmt die Festziehen-Rohranordnung mit Spiralenstruktur an. Der Kamin nimmt die Dreidurchlaufanordnung an.
- Ein Luftvorwärmer oder ein Wasser-/Dampftransformator wird hinter dem Kessel vereinbart und verringert die Temperatur und verbessert die thermische Leistungsfähigkeit des Kessels.
- Die schnelle öffnende Tür oder die Beobachtungstür wird zum Vorteil der Prüfung der internen Inspektion und der Wartung ausgerüstet.
Öl-/Gas-thermisches Kessel-System-Diagramm
Prodcut-Strecke:
Bewertete thermische Energie: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Prüfdruck: 0.6MPa - 1.6MPa
Spezifische Parameter werden in der Tabelle unten gezeigt.
Einige Modell-Spezifikation:
| Modell | YYL (W) - 350Y, Q | YYL (W) - 600Y, Q | YYL (W) - 700Y, Q | YYL (W) - 900Y, Q | YYL (W) - 1200Y, Q | YYL (W) - 1500Y, Q | YYL (W) - 1800Y, Q | |
| Ratenenergie (Kilowatt) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Heizung capacityx10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Tanken Sie thermische Leistungsfähigkeit | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Gasen Sie thermische Leistungsfähigkeit | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Prüfdruck (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Maximumbetriebstemperatur (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Mittlere Zirkulation (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Mittlere Kapazität in einem Ofen (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2,1 | |
| Aufsichtskraftdurchmesser (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Installierte Kapazität (Kilowatt) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Anwendbarer Brennstoff | Öl, Gas | |||||||
| Kraftstoffverbrauch Kg/hl (Leichtöl) /Nm3/h (Erdgas) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Größe langes x breites x hohes (M) | Vertikaler Kessel | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| Horizontaler Kessel | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
| Modell | YYL (W) - 2300Y, Q | YYL (W) - 2900Y, Q | YYL (W) - 3500Y, Q | YYL (W) - 4100Y, Q | YYL (W) - 4700Y, Q | YYL (W) - 5900Y, Q | |
| Nennleistung (Kilowatt) | 2300 | 2900 | 3500 | 4100 | 4700 | 5900 | |
| Heizung capacityx104 (kCal/h) | 200 | 250 | 300 | 350 | 400 | 500 | |
| Tanken Sie thermische Leistungsfähigkeit | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | |
| Gasen Sie thermische Leistungsfähigkeit | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | |
| Prüfdruck (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Maximumfunktion temperarure (°C) | 320 | 320 | 320 | 320 | 320 | 320 | |
| Mittlere Zirkulation (m3/h) | 160 | 200 | 200 | 200 | 260 | 300 | |
| Mittlere Kapazität im Ofen (m3) | 2,4 | 2,9 | 3,2 | 4,1 | 5,6 | 8,8 | |
| Aufsichtskraftdurchmesser (DN) | 150 | 200 | 200 | 200 | 200 | 250 | |
| Installierte Kapazität (Kilowatt) | 60 | 74 | 78 | 78 | 101 | 124 | |
| Anwendbarer Brennstoff | Öl, Gas | ||||||
| Kraftstoffverbrauch-kg/h (Leichtöl) /Nm3/h (Erdgas) | 214.5/253 | 270.4/319 | 326/385 | 382/451 | 438/517 | 550/649 | |
| Langes X breites X Hoch der Größe (m) | Vertikaler Kessel | 2.9X3.1X6.4 | 6x3.1x2.98 | 5.86X3.44X3.08 | 3.15X347X615 | 6.49X3.44X3.08 | 7.45x3.65x3.45 |
| Harizontal-Kessel | 5.5X2.8X2.9 | 6.5X2.88X2.65 | 6.8X3X3.15 | 7.2X3.31X3.25 | 7X3.5X3.25 | 8.2X4X3.46 | |
