Standard-horizontaler ölbefeuerter Dampfkessel 75kCal/H ASME
Product Details
| Produktname: | Gas-/Öl-organischer Wärmeträger-Kessel | Material von Rohren nach innen: | 20 GB3087 |
|---|---|---|---|
| Anwendung: | Petrochemisch, chemisch, Drucken, Nahrung | Schlüsselwörter: | Wärmeübertragungs-Öl-Kessel |
| Verladehafen: | Shanghai | Bewertete thermische Energie: | 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr) |
| Hervorheben |
ölbefeuerter 900kw Dampfkessel,ölbefeuerte Heizkessel 75kCal/h,Angetriebener Kessel ASME-Standardöls |
||
Product Description

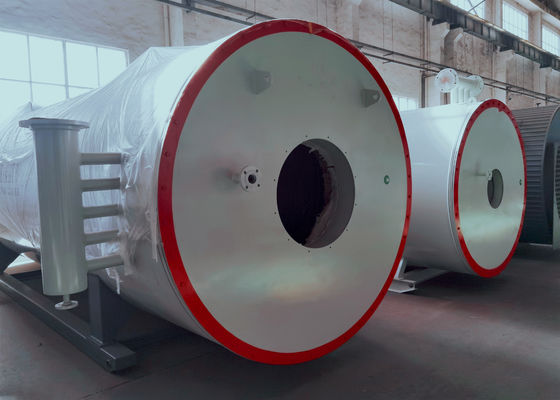

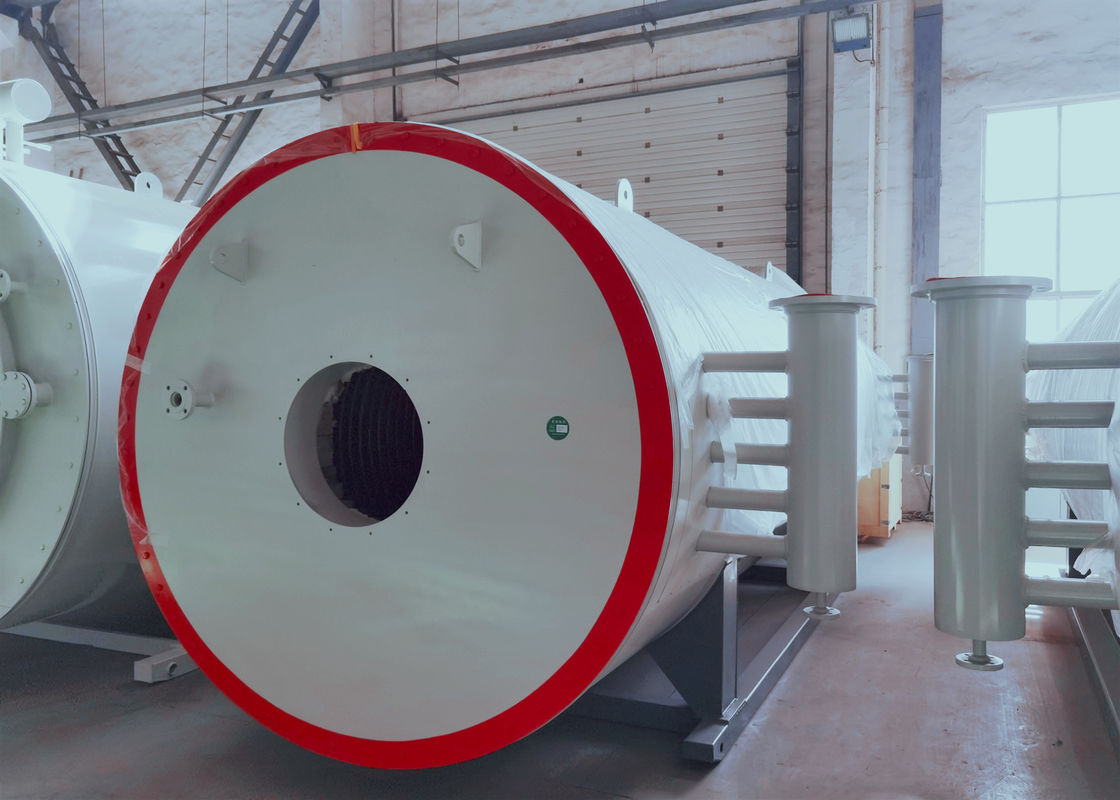

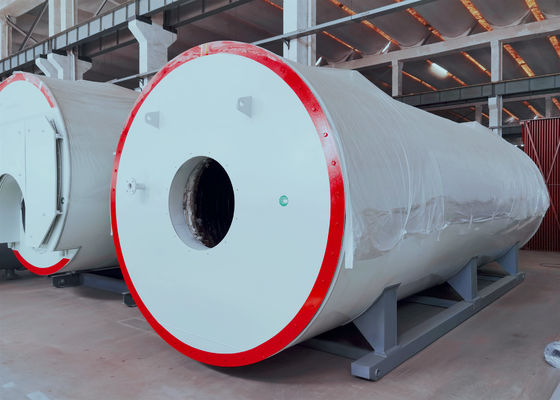

Öl-/Gas-organischer Wärmeträger-Standardkessel ASME/GB horizontaler
Produkteinführung:
Der Wärmeträgerkessel des Öls (Gas) organische ist ein zusammengebauter vertikaler Zwangsumlaufkessel des Öls (Gas). Die Heizfläche dieser Reihe Kessel hat eine Kompaktbauweise. Die Heizfläche wird aus den inneren und äußeren nah vereinbarten Disketten verfasst. Das innere Spulenrohr ist eine Strahlungsheizungsoberfläche, und die Außenseite des äußeren Spulenrohrs und des inneren Spulenrohrs bildet eine Umwälzheizungsoberfläche. Der Kessel wird aus oberem Körper und unterer Verbrennungskammer verfasst, die auf Standort kombiniert wird. Nachdem die Verbrennung völlig in der Verbrennungskammer gebrannt ist und die meisten der Hitze durch die Strahlungsheizungsoberfläche absorbiert wird, trägt das Hochtemperaturrauchgas die Umwälzheizungsoberfläche für Wärmeaustausch ein. Nachdem man den Kessel gelassen hat, wird die Luft, die für Kesselverbrennung erfordert wird, im Luftvorwärmer erhitzt, und dann wird das Rauchgas zum Kamin durch den Fan des verursachten Entwurfs durch den Staubkollektor geschickt und entladen in die Atmosphäre.
Struktur kennzeichnet von dieser Reihe Produkten:
- Die Kesseloberfläche nimmt die Festziehen-Rohranordnung mit Spiralenstruktur an. Der Kamin nimmt die Dreidurchlaufanordnung an.
- Ein Luftvorwärmer oder ein Wasser-/Dampftransformator wird hinter dem Kessel vereinbart und verringert die Temperatur und verbessert die thermische Leistungsfähigkeit des Kessels.
- Die schnelle öffnende Tür oder die Beobachtungstür wird zum Vorteil der Prüfung der internen Inspektion und der Wartung ausgerüstet.
Öl-/Gas-thermisches Kessel-System-Diagramm
Prodcut-Strecke:
Bewertete thermische Energie: 0.7MW - 29MW (60xl04Cal/hr - 2500xl04Cal/hr)
Prüfdruck: 0.6MPa - 1.6MPa
Spezifische Parameter werden in der Tabelle unten gezeigt.
Einige Modell-Spezifikation:
| Modell | YYL (W) - 350Y, Q | YYL (W) - 600Y, Q | YYL (W) - 700Y, Q | YYL (W) - 900Y, Q | YYL (W) - 1200Y, Q | YYL (W) - 1500Y, Q | YYL (W) - 1800Y, Q | |
| Ratenenergie (Kilowatt) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Heizung capacityx10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Tanken Sie thermische Leistungsfähigkeit | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Gasen Sie thermische Leistungsfähigkeit | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Prüfdruck (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Maximumbetriebstemperatur (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Mittlere Zirkulation (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Mittlere Kapazität in einem Ofen (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2,1 | |
| Aufsichtskraftdurchmesser (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Installierte Kapazität (Kilowatt) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Anwendbarer Brennstoff | Öl, Gas | |||||||
| Kraftstoffverbrauch Kg/hl (Leichtöl) /Nm3/h (Erdgas) | 32.6/38.5 | 56/66 | 65.3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Größe langes x breites x hohes (M) | Vertikaler Kessel | 1.97x1.76x3.1 | 1.97x1.76x3.2 | 1.97x1.76x3.2 | 3.5x1.76x3.2 | 4.64x2.9x2.125 | 3.11x2.17x5.27 | 5.7x2.55x2.8 |
| Horizontaler Kessel | 2.3x1.65x1.5 | 3.15x1.95x1.84x3.15x1.95x1.84 | 3.6x2.1x2 | 4.05x2.13x2.07 | 4.4x2.15x2.13 | 4.94x2.2x2.8 | ||
